光纤放大器

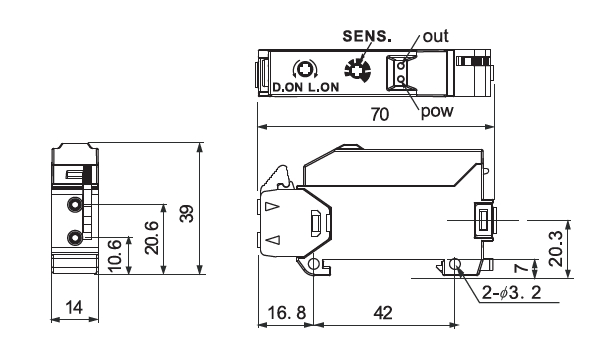

   产品图片 Photo     尺寸图 Dimension drawing(mm)

   特点描述 Feature Description    型号规格 Item Code
◆ 具有浪涌、短路和反极保护功能
◆ 外壳材料：ABS


 放大器 UI-FDN-D3
 放大器 UI-FDP-D3
   电气接线图 Connection diagram    规格参数 Specification
   应答速度 Max. 1ms
   电源电压 12-24VDC±10%
   消耗电流

Max. 40mA
   光源 红色LED（调制）
   灵敏度调节 VR调节
   动作方式 NPN常开常闭可转换，PNP常开常闭可转换
   控制输出 NPN:负荷电压 Max.30VDC,负荷电流Max.200mA,残余电压Max.1V; PNP:输出电压Min.2.5V, 负荷电流 Max.200mA
   保护电路 短路保护、反极性保护、过载保护
   LED显示 动作指示灯：绿色LED， 电源指示灯：红色LED
   绝缘阻抗 Min. 20MΩ（以500VDC为基准）
   抗干扰 ±240由干扰模拟器产生的方波（脉冲宽度：1us)
   耐电压 1000VAC 50/60Hz 1分钟
   耐振动 10...50Hz(振幅1.5mm)X、Y、Z方向各2小时
   耐冲击 50m/s(50G)X、Y、Z方向各3次
   适应环境 -10到50°C(未结冰状态),存储时-25到70°C &35 to 85% RH
   材质 外壳ABS, 保护盖PC
   配线 3P,φ4.8mm, 线长2m
   附件 支架，螺丝，螺母
